對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”

來源：http://m.tlbon.com/1964.html　發布于：2019-06-09 01:32　　　瀏覽：6,411

對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”

上海淞江減震器集團有限公司官方網站法蘭標準欄目為您分享：對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”信息，淞江集團從事橡膠接頭行業30余年，為眾多客戶提供優質橡膠接頭，也為客戶提供正確的設計和使用方法。

1.6Mpa參數表：

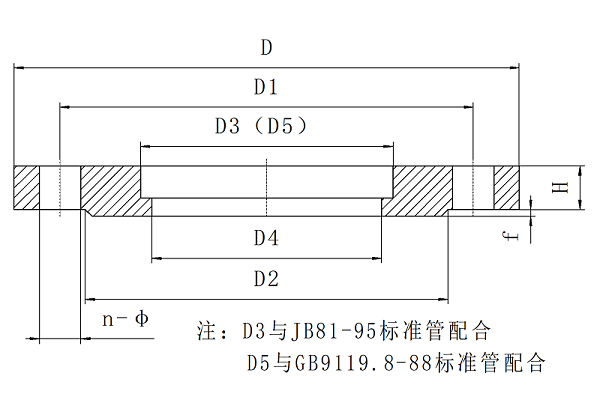

規格mm	D 外徑	D1 中心距	D2 水線外徑	D3 管端內徑	D4 密封內徑	D5 管端內徑	n-φ 孔數-孔徑	H 法蘭厚度	f 水線高度	b
50	165	125	102	59	52	62	4-φ18	20	3	8
65	185	145	122	75	67	78	4-φ18	20	3	8
80	200	160	133	91	82	91	8-φ18	20	3	8
100	220	180	158	110	102	116	8-φ18	22	3	8
125	250	210	184	135	127	142	8-φ18	22	3	8
150	285	240	212	161	152	170	8-φ22	24	3	10
200	340	295	268	221	208	221	12-φ22	26	3	10
250	405	355	320	275	255	275	12-φ26	29	3	10
300	460	410	370	327	308	326	12-φ26	32	4	14
350	520	470	430	379	355	358	16-φ26	34	4	14
400	580	525	482	429	405	409	16-φ30	36	4	14
450	640	585	532	481	455	460	20-φ30	38	4	16
500	715	650	585	532	505	511	20-φ33	42	4	16
600	840	770	685	633	605	613	20-φ36	44	5	18

1.0Mpa參數表：

DN（mm）規格	D 外徑	D1 中心距	D2 水線外徑	D3 管端內徑	D4 密封內徑	D5 管端內徑	n-φ 孔數-孔徑	H 法蘭厚度	f 水線高度	b
50	165	125	102	59	52	62	4-φ18	20	3	8
65	185	145	122	75	67	78	4-φ18	20	3	8
80	200	160	133	91	82	91	8-φ18	20	3	8
100	220	180	158	110	102	116	8-φ18	22	3	8
125	250	210	184	135	127	142	8-φ18	22	3	8
150	285	240	212	161	152	170	8-φ22	24	3	10
200	340	295	268	221	208	221	8-φ22	24	3	10
250	395	350	320	275	255	275	12-φ22	26	3	10
300	445	400	370	327	308	326	12-φ22	28	4	10
350	505	460	430	379	355	358	16-φ22	30	4	14
400	565	515	482	429	405	409	16-φ26	32	4	14
450	615	565	532	481	455	460	20-φ26	34	4	14
500	670	620	585	532	505	511	20-φ26	38	4	16
600	780	725	685	633	605	613	20-φ30	42	5	16
700	895	840	800	723	705	714	24-φ30	44	5	18
800	1015	950	905	823	810	816	24-φ33	46	5	18
900	1115	1050	1005	925	900	918	28-φ33	48	5	18
1000	1230	1160	1110	1025	1000	1020	28-φ36	50	5	20
